Projeto de expansão de 1,3 milhão de T/A Planta de coque de carvão de Guizhou Qiangui Tianneng Coal Coking Co., Ltd.
Apoiar a tecnologia para preenchimento de obras em declive alto
1. Introdução
O terreno da China é do terraço de três níveis e flutua bastante. A área montanhosa é responsável por cerca de 70% da área nacional da terra. Limitado pelas condições existentes de recursos e estrutura energética na China, um grande número de grandes projetos de construção, como energia de carvão, indústria química de carvão e minas de carvão, são construídas nas áreas montanhosas. Constrangido por terrenos montanhosos e tecnologia de produção, o problema de desastre geológico de 'alto enchimento e escavação profunda' no canteiro de obras proposto é excelente. Na construção da engenharia, é necessário construir uma inclinação vertical com alto aterro para fornecer um canteiro de obras para os principais projetos de construção, de modo a manter a segurança da construção e operação da engenharia.
O projeto de expansão da fábrica de coques de carvão de Guizhou Qiangui Tianneng Coal Coking Co., Ltd. é um projeto químico de carvão em larga escala, com um investimento total de cerca de RMB 3,5 bilhões. A estabilidade de encher a inclinação (31m) e a estrutura de suporte da plataforma 1541 construída no local do projeto é a chave para toda a construção do projeto e segurança no trabalho.
Figura 1 Local da área do projeto Figura 2 Inclinação do muro de retenção vertical
2. Solução de tratamento
Por meio de engenharia de mapeamento, perfuração e teste e simulação interna, o mecanismo mecânico da mistura de rocha do solo e as WASs típicas de enchimento loess reveladas. Tendo em vista o espaço estreito do local de engenharia na área montanhosa e a falta de condições de definição de inclinação, foi estabelecido o sistema de tecnologia de suporte de engenharia vertical de encostas verticais de alto empréstimo na área montanhosa. O sistema de monitoramento on-line multidimensional (de campo) foi construído e foi estabelecido um novo método para prever a liquidação pós-construção da área de preenchimento.
Figura 3 Soluções

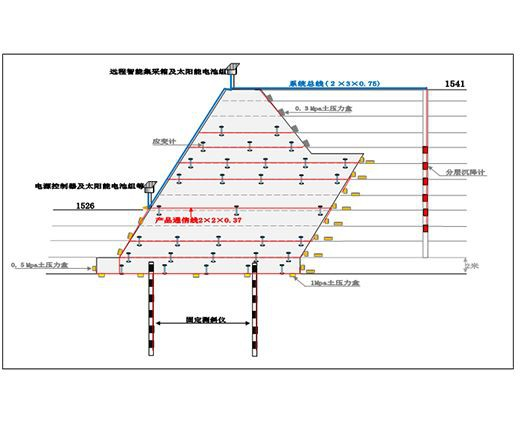

Figura 4 Estrutura do sistema de monitoramento online | Figura 5 Perfil da estrutura de suporte e arranjo do sensor |
3. Situação de construção
Foram realizados 36 grupos de testes de simulação interna, foram estabelecidos dois modelos numéricos de cálculo de estruturas de suporte, duas seções são monitoradas; 190 sensores de vários tipos são enterrados, dois conjuntos de dispositivos de aquisição remotos sem fio e um sistema de transmissão sem fio são estabelecidos e o monitoramento on -line de indicadores de teclas, como estresse, temperatura e pressão da Terra.
(a) Equipamento (b) Preparação da amostra (c) Carregamento de amostra
Figura 6 Teste de simulação de laboratório de aterro
Figura 7 Modelo de cálculo para simulação numérica
(a) desenho de instalação da pressão da terra | (b) Instalação do medidor de estresse | (c) Sistema de aquisição |
Figura 8 Sistema de monitoramento de inclinação
4. Alcançou realização
Por meio do teste de cisalhamento triaxial em larga escala, descobriu-se que a 'curva de deformação radial de deformação de volume' 'do enchimento misto de rocha do solo é parabólica, o que modifica o modelo constitutivo de Duncan-Chang e fornece base teórica para o cálculo de carga da estrutura de apoio.
Figura 9 Modelo Duncan-Chang de Filler misto (revisado)
O monitoramento on-line em tempo real da pressão da Terra, o estresse e o campo de temperatura alcançou um bom efeito.
Figura 8 Variação sujeita ao monitoramento no local da pressão na base do muro de contenção frontal com o tempo
Figura 10 Variação sujeita ao monitoramento no local da temperatura interna do muro de retenção frontal com o tempo
Figura 11 Curva do processo de variação cumulativa da diferença de altura (h) no ponto de monitoramento de assentamento inferior do muro de contenção frontal na inclinação
O método 'FDA Modificado ' e 'Método do micro-elementos ' adequado para observação de assentamentos em áreas de alto nível foram estabelecidas, e foi prevista a lei de evolução temporal e espacial da liquidação pós-construção em áreas de alto embenamento. O bloco de 'camada generalizada de fluência' do corpo de preenchimento foi construída, e o método de previsão de inversão de liquidação pós-construção de altos aterros com base no cálculo numérico e iteração em camadas foi apresentado.
