1. Introdução
O campo da mina de Caojiatan está localizado no nordeste de Ordos Plateau, no extremo norte do Loess Platau, no norte de Shaanxi, e na borda sudeste do deserto de Maowusu. A maioria das áreas são dunas de areia eólica típicas e praias de areia, com bom desenvolvimento de vegetação e grande alívio topográfico. A espessura dos estratos de contenção de carvão na área é relativamente estável, a ocorrência de estratos é suave (apenas cerca de 1 °) e a estrutura é simples. A profundidade do enterro das principais costuras de carvão minável é geralmente de 200 a 500 m. As dificuldades técnicas na exploração são as seguintes:
(1) Como a sobrecarga da superfície na área de exploração é seca e solta, a absorção e atenuação de sinais efetivos, especialmente informações de alta frequência, são fortes, resultando na atenuação da energia das ondas sísmicas.
(2) A tarefa requer alta precisão e é necessária para identificar falhas com uma queda de mais de 5 me de bó e o cabeçalho do forno antigo.
2. Solução de tratamento de risco de água da mina
Adote a tecnologia de exploração sísmica tridimensional de alta densidade digital.
(1) Instrumentos e equipamentos: UE 428XL Sismógrafo digital. O geofone digital DSU1 possui as características da banda de frequência ampla, grande faixa dinâmica e características basicamente retas de fase e pode receber mais informações de ondas refletidas de baixa frequência a alta frequência, fornecendo dados maciços para interpretação de pequenas estruturas e análise de litologia.
(2) Base de determinação do sistema de observação:
① Adote a pequena distância da pista (10m) e a pequena binning (5 × 5m) para melhorar a resolução vertical e horizontal e garantir a precisão da implementação de pequenas falhas.
② Aplique amplo ângulo de azimute e altos tempos de cobertura (64 vezes) para garantir a precisão da análise de velocidade longitudinal e pesquisa de anisotropia.
③ Role uma linha geofone de cada vez, pois isso pode melhorar a precisão do acoplamento de correção estática, melhorar a consistência da distribuição de deslocamento e azimute e reduzir as pegadas de coleta.
(3) Técnicas importantes de tratamento
Com base em uma análise cuidadosa das características dos dados originais, destacam o processamento de alta fidelidade e preservação da amplitude, mantenha as características dinâmicas dos sinais sísmicos, amplie a banda larga efetiva dos sinais sísmicos o máximo possível e garante a resolução de pequenas estruturas.
A tecnologia de processamento de azimute pode resolver adequadamente os problemas da anisotropia de azimute e a velocidade de propagação de ondas sísmicas diferentes. Selecione Gathers azimutais razoáveis (selecione linhas de pesquisa com compensações longitudinais e transversais iguais) e, em seguida, realize análises de velocidade azimutal e migração anisotrópica. O processamento de azimute combinado com dados de alta densidade pode julgar os estratos e falhas com mais precisão e melhorar a precisão da previsão do GOAF e do cabeçalho.
(4) Método de interpretação abrangente
A onda de difração aparece no perfil de tempo da superposição sísmica do cabeçalho, mas converge para um ponto no perfil de tempo de migração correspondente. Há uma pequena gama de descontinuidade ou deformação côncava no mesmo eixo de direção da onda de reflexão da costura de carvão (Figura 1).
Figura 1 Reflexão do perfil de título no tempo

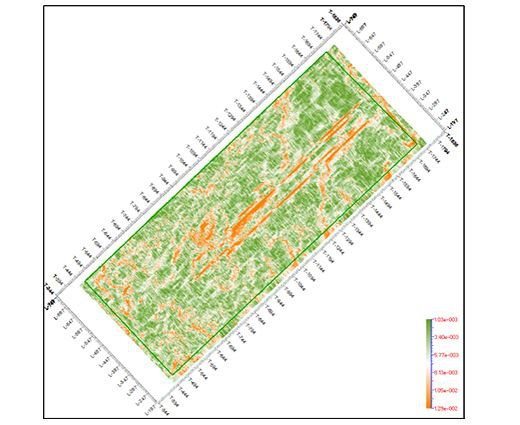

A interpretação do atributo sísmico pode completar as mudanças de ondas sísmicas que não podem ser distinguidas e reconhecidas por olhos nuas e destacar as mudanças de estruturas subterrâneas, fissuras e litologia. Uma variedade de atributos sensíveis a anomalias geológicas, como fraturas e fraturas, são matematicamente calculadas, e os atributos abrangentes assim obtidos têm efeitos de reconhecimento estrutural mais óbvios. O atributo único e o atributo abrangente do cabeçalho são obviamente refletidos, mostrando anomalia linear (Figura 2 e Figura 3), e dois títulos com uma distância de 25m em algumas seções também podem ser refletidos claramente, o que é consistente com a posição real do cabeçalho.
(a) atributo de queda (b) atributo DIP
Figura 2 Reflexão do cabeçalho no diagrama de atributo único de onda de reflexão de costura de carvão
(a) fusão de atributos do coeficiente de reflexão por dip-de-reflexão; (b) Fusão de fase de fase instantânea instantânea de amplitude-intantânea-instantânea
Figura 3 Reflexão do cabeçalho no plano de atributo abrangente de reflexão multi-atributo Fusion of Coal Seam
3. Situação de construção
A construção adota 16L × 4S × 72T × 1R × 64 vezes o sistema de observação, com uma distância da linha de 40m, uma distância da pista de 10m, uma distância da linha de tiro de 45m e uma razão horizontal-vertical de 0,875. Um total de 70 faixas e 85 linhas de pesquisa são colocadas, com uma área de construção de 22,19km2, uma área de cobertura multifold de 20,16km2, uma área de cobertura completa de 15,38km2 e 42.405 pontos físicos de produção (41.440 Projeto de produção física), 320 testes de teste físico (31o, projeto físico). Nos registros de produção, a taxa de grau A é de 79,89%, a taxa de grau B é de 20,10%e a taxa de rejeição é de 0,01%. Todos os registros de teste são qualificados.
4. Alcançou realização
Os resultados desta exploração sísmica 3D são principalmente os seguintes:
(1) Foram interpretados 25 falhas, incluindo 2 falhas com uma queda ≥5m, 23 falhas com uma queda <5m e falha zero com uma queda ≥10m.
(2) A profundidade do enterro e a forma de ondulação da costura minável principal são controladas e as dobras com amplitude maior que 20m e comprimento axial maiores que 500m são controladas.
(3) O cabeçalho desenvolvido é interpretado e o diploma de coincidência é alto.
5. FAQ
P: Quais são os métodos de interpretação para pequenas falhas e anomalias geológicas?
R: Além da interpretação manual convencional dos pontos de interrupção do perfil do tempo, a fatia horizontal de corpo de variância, fatia de cama, rastreamento de trincas do corpo da formiga e tecnologia de fusão de múltiplos atributos podem ser usados para prever abrangente a distribuição plana de falhas, que são colunas de colapso, que são as áreas de retenção antigas e as áreas antigas de lenços geológicos.
