1. Introdução
A área de exploração está localizada na parte sul da mina de Longgu. É a planície proluvial aluvial do rio amarelo, com terreno plano, aldeias e rios densamente distribuídos e uma rede de valas artificiais. A espessura dos estratos de contenção de carvão é relativamente estável, com intervalo estável entre os estratos do marcador principal, características de combinação litológica e litofácies claras, diferença de propriedade física óbvia, estrutura simples, ângulo de mergulho suave e profundidade de sepultamento profunda da costura de carvão principal (700-1.100m). As dificuldades técnicas na exploração são as seguintes:
(1) O cenozóico é relativamente espesso (610-720m). Seu efeito de absorção e atenuação nos componentes de alta frequência das ondas sísmicas é forte, o que pode reduzir a resolução e a precisão da interpretação dos resultados sísmicos.
(2) A superfície é complexa, a profundidade do enterro da costura principal de carvão é grande e a tarefa geológica requer alta precisão. É necessário interpretar falhas com queda mais de 5m, colapso colunas com diâmetro plano acima de 20m e outras anomalias geológicas.
2. Solução de tratamento
(1) Para o cenozóico espesso, a solução de tratamento é a seguinte:
① Coleta de dados. Na premissa de garantir energia suficiente, é usada pequena quantidade de carga para excitação para garantir que a wavelet obtida tenha alta frequência e ampla faixa de frequência. O registro do instrumento adota a recepção de banda larga e os componentes de alta frequência no sinal sísmico são retidos na extensão máxima.
② Processamento de dados. No processamento de dados, os testes de módulo e parâmetro de correção estática, desconvolução e análise de velocidade são fortalecidos para melhorar a resolução, ampliar a banda de frequência e suprimir completamente várias ondas.
(2) Para superfície complexa, grande profundidade enterrada da costura de carvão e alta precisão de tarefas geológicas, a solução é a seguinte:
① Coleta de dados. Otimize o sistema de observação e aumente os tempos de cobertura para 30 vezes; Projete o sistema de observação especial para obstáculos em grandes áreas, monitore a qualidade em tempo real durante a construção e obtenha construção eficiente em obstáculos e boa aquisição de dados de terremotos de campo.
② Processamento de dados. Defina cuidadosamente o sistema de observação, faça a correção estática e a deconvolução corretamente e garanta a largura de banda e a alta frequência das ondas refletidas na camada alvo. Use a tecnologia EQDMO no processo de superposição. Use o módulo de denoising e balanceamento de energia com cautela para garantir a autenticidade dos dados.
③ Interpretação de dados. Combine o volume de dados sobrepostos e o volume de dados de migração, siga os métodos de combinação de homem-máquina, perfil de tempo e fatia horizontal, volume de variação e combinação de atributos sísmicos. As características da coluna de colapso no perfil do tempo são: o mesmo eixo da onda de reflexão padrão da costura de carvão é subitamente interrompido e desaparecido, enfraquecido, distorcido, deformado, bifurcado e mesclado, fase transformada com ondas anormais (ondas difratadas e ondas laterais, etc.). A coluna de colapso mostra anomalias anulares regulares em fatias horizontais e fatias de cama. O atributo sísmico é outro método principal para identificar colunas em colapso. Atributo único pode explicar a existência de múltiplas soluções de anomalias estruturais, e o atributo abrangente tem um efeito de identificação estrutural mais óbvio. As características da coluna de colapso no mapa de atributos sísmicos são principalmente anomalias geológicas anulares (Figura 1).

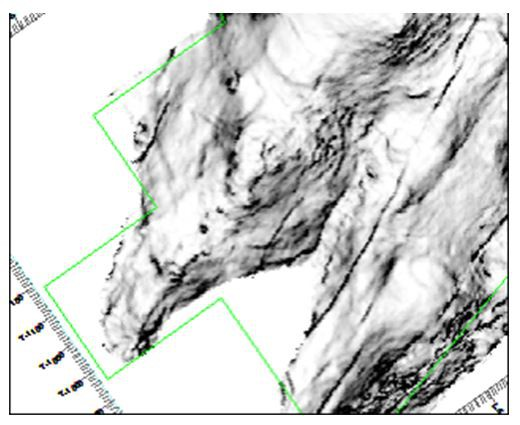

Figura 1 Reflexão da coluna de colapso no atributo de amplitude (esquerda) e atributo coerente do corpo (direita)
3. Situação de construção
Nesta construção, é adotado um sistema de observação 10L × 10s × 96T × 5R × 30-Time (Figura 2), com um total de 26 faixas e 135 linhas de pesquisa. Existem 10 linhas de pesquisa em cada pacote, com uma distância da linha de 40m e um espaçamento do receptor de 20m. O bin CDP é de 10m × 10m e o número de cobertura total é 30 vezes. A área de construção é de 23,85 km2, a área de cobertura completa é de 12 km2 e existem 5.309 pontos físicos, incluindo 5.266 pontos físicos de produção e 43 pontos físicos de teste.
Figura 2 Diagrama esquemático do sistema de observação de 10 tiros em 10 linhas
4. Alcançou realização
(1) Os padrões de ocorrência, afloramentos ocultos e limites das costuras de carvão 3 (3upper) e 3 lutas na área de exploração, e a posição plana da bifurcação e fusão de linhas de costura de carvão 3 foram identificadas.
(2) As falhas na costura principal de carvão e no cenozóico são explicadas em detalhes.
(3) São identificados o padrão de flutuação do limite inferior de neogene e a alteração da espessura dos estratos cenozóicos na área de exploração.
(4) A tendência de mudança de espessura da costura de carvão na área de exploração 3 (3upper) e 3 llower é prevista.
(5) A flutuação do piso da costura de carvão 16Upper é controlada e explicada.
(6) Outras anomalias geológicas na área são explicadas. Uma coluna de colapso suspeita (Figura 3 e Figura 4) foi encontrada na área de exploração, e sua forma plana era oval com o eixo longo próximo à direção do SN, e a área plana da costura de carvão 3UPPER foi de 6.140m2. A suspeita coluna de colapso foi perfurada e verificada com sucesso pelo empregador.
Figura 3 Reflexão da coluna suspeita de colapso no perfil de tempo (à esquerda) e atributo da fatia do corpo da variação (direita)
Figura 4 Reflexão da coluna suspeita de colapso sobre a fusão de atributo de valor de drop amplitude-gotas de coerência-e-gotas
5. FAQ
P: Quais são a base para identificar e julgar colunas de colapso na interpretação dos dados sísmicos?
R: Como no perfil de tempo, o mesmo eixo da onda de reflexão padrão da costura de carvão é subitamente interrompido e desaparecido, enfraquecido, distorcido, deformado, bifurcado e mesclado, fase transformada com ondas anormais (ondas difratadas e ondas laterais, etc.). Como nas fatias horizontais, fatias de cama e mapas de atributos, haverá anomalias anulares regulares.
