Zdy3500lp ／ 3500lq ／ 4000lr (b) ／ 6500lp Multi-luffing RAWLER RIGE

1. Introdução

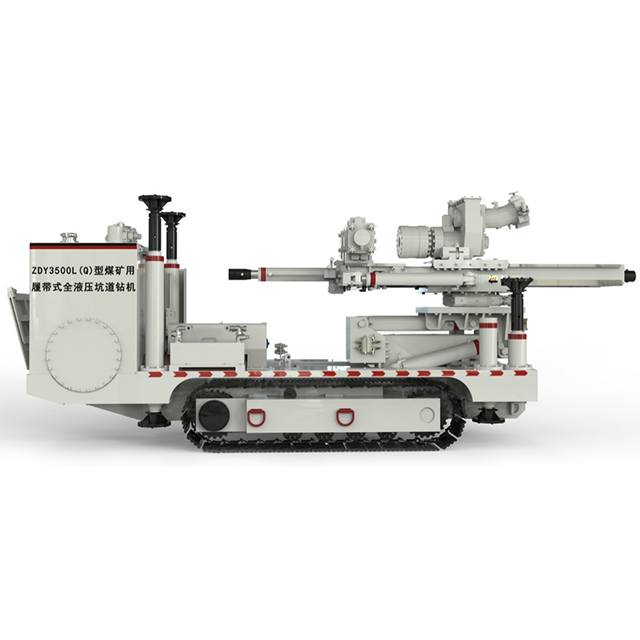

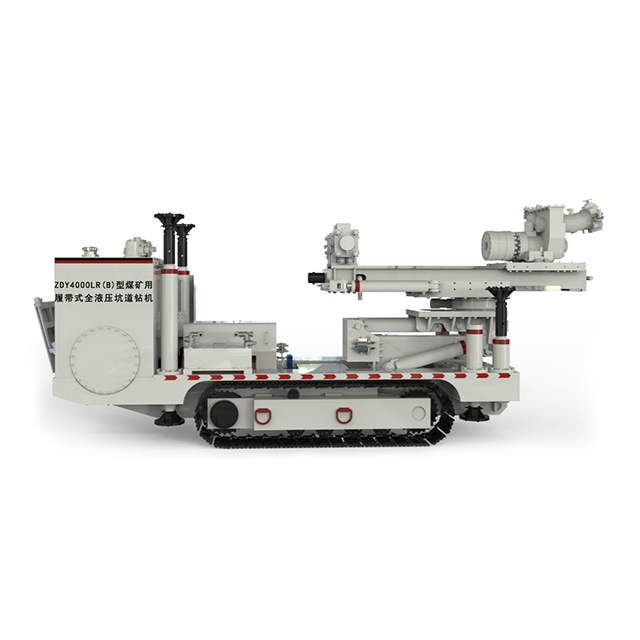

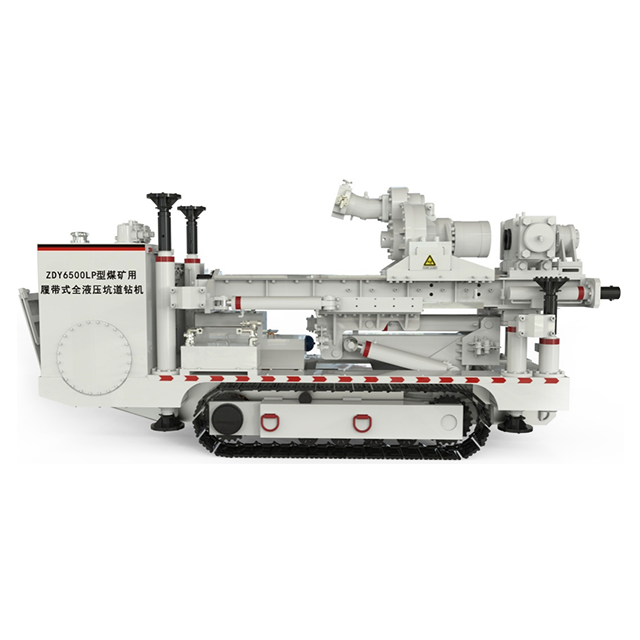

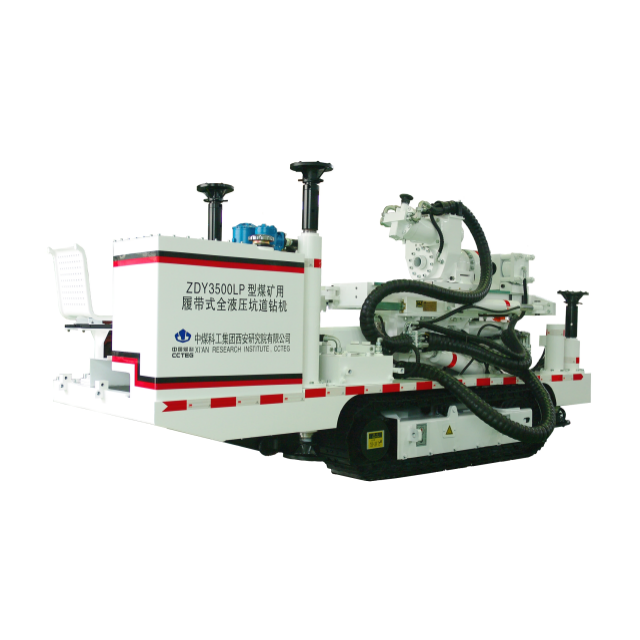

Existem quatro modelos representativos de plataformas de perfuração de rastreador de várias amplitude: ZDY3500LP, ZDY3500LQ, ZDY4000LR (B) e ZDY 6500LP. As plataformas de perfuração da série de amplitude de amplitude multi-variável são adequadas para a construção de orifícios de drenagem de gás de várias camadas, orifícios de penetração de camadas, orifícios de exploração de água e outros orifícios de propósito nas costuras de carvão no subsolo nas minas de carvão. Possui uma ampla faixa de ajuste para ângulo de inclinação, ângulo de azimute e altura de abertura e um alto grau de automação; A construção de perfuração transversal pode ser realizada; Um módulo automático de slides da cabeça anti-potência está embutido para melhorar a segurança da construção; O sistema hidráulico usa peças hidráulicas importadas e seu controle de válvulas de cartucho e alta confiabilidade. O design modular pode atender às necessidades individuais dos usuários, entre os quais as plataformas de perfuração ZDY3500LQ e ZDY4000LR (b) podem realizar a construção de seção completa.

2. Características técnicas

As plataformas de perfuração de rastreadores da série multi-amplitude são autopropulsionadas, facilitando a movimentação de orifícios e a mudança de posições; O console principal e os assentos estão localizados atrás da plataforma, longe do buraco, melhorando a segurança da construção da perfuração; O sistema de ajuste do ângulo de perfuração adota o mecanismo de luffing de vários graus de liberdade pode se adaptar às necessidades de perfuração de vários ângulos de inclinação e ângulos de azimute. Zdy3500LQ, ZDY4000LR (B) e ZDY6500LP podem adicionar e descarregar um tubo de perfuração com um comprimento de 1 m do meio do dispositivo de alimentação, melhorando bastante a eficiência da produção; O dispositivo de alimentação pode deslizar para frente e para trás através do cilindro de tradução para executar a construção de perfuração através da correia (em direção à correia, correia traseira); Integrado ao sistema hidráulico, um módulo deslizante da cabeça anti-potência é instalado para impedir que a cabeça de energia deslize durante a construção de ângulo grande; Um dispositivo de proteção de mio -denda ambulante é adicionado para garantir ainda mais o estado estável do equipamento durante o processo de construção; O sistema hidráulico adota energia constante e tecnologia de variável de pressão constante, que pode reduzir o consumo de energia e a redução do calor do sistema.

3. Parâmetros técnicos
