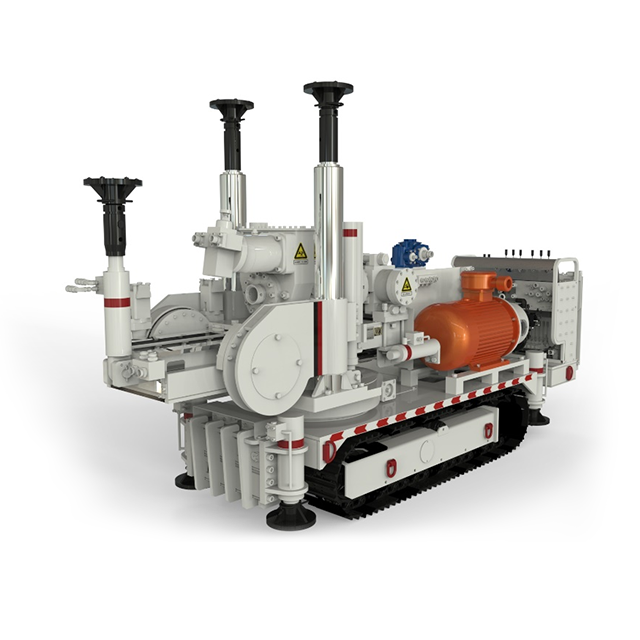

Zdy3500l (a) ／ zdy4000l (a) rastreamento de rastreamento de corpo estreito

1. Introdução

Série de corpo estreito de plataformas de perfuração de túneis totalmente hidráulicas do tipo rastreador para minas de carvão são plataformas de perfuração integradas de rastreador especialmente desenvolvidas para túneis estreitos. Existem dois modelos no total: ZDY3500L (a) e Zdy4000L (a). A largura do corpo é de apenas 0,95m. Adota um mecanismo de luffing de vários graus de vários graus, com uma ampla faixa de ajuste para inclinação, azimute e altura de abertura e um alto grau de automação; A largura da plataforma de perfuração é de 950 mm, que é adequada para a construção de túnel estreito. A altura mínima de abertura da série de plataformas de perfuração é de 1,25m e pode ser a construção de perfuração transversal pode atender às necessidades individuais dos usuários. É principalmente adequado para a construção de orifícios de camada cruzada, orifícios de camada dupla ou orifícios de várias camadas em túneis estreitos em minas de carvão, perfuração de drenagem de gás em camada adjacente e buracos de água de exploração.

2. Características técnicas

A plataforma de perfuração adota uma forma estável superior e inferior, com duas colunas superiores superiores e quatro estabilizadores estáveis ​​inferiores. Toda a máquina tem boa estabilidade. O painel de controle adota uma válvula de controle integrada, que é altamente confiável, compacta em estrutura e não possui conexões de mangueira internas, facilitando a manutenção e a manutenção posteriores. O dispositivo de alimentação adota trilhos-guia resistentes à estrutura de aço-aço com bom desempenho e vida útil longa; O grampo de grande porte tem uma grande abertura e boa centralização. A haste superior do grampo pode ser aberta para facilitar a redução da ferramenta de perfuração; e circuito de óleo hidráulico O módulo deslizante de cabeça anti-potência integrada impede que a cabeça de energia deslize durante a construção de ângulo grande e melhora a segurança da plataforma de perfuração durante a construção de ângulo grande. A série de plataformas de perfuração é compacta na aparência e flexível em movimento e é especialmente adequada para a construção de construções em túneis estreitos.

3. Parâmetros técnicos
