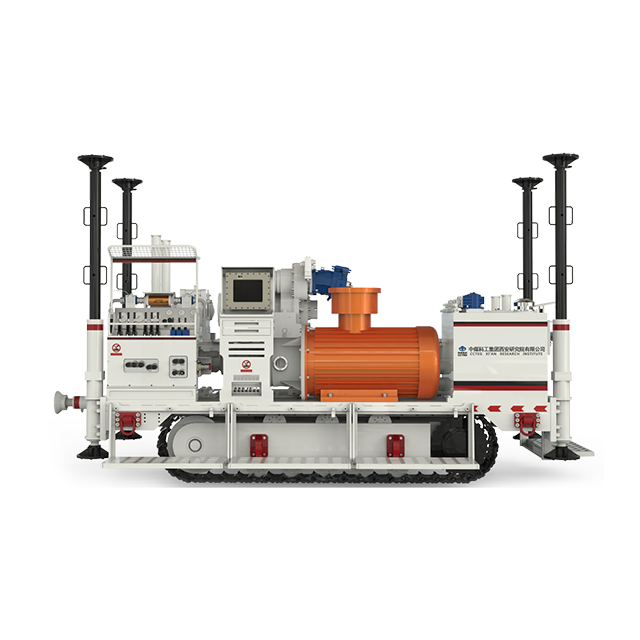

Zdy25000 ／ 20000 ／ 15000 ／ 12000LD Direcionamento direcional Rig

1. Introdução

Esta série de plataformas de perfuração é usada para perfuração direcional de alta precisão e ultra longa distância em minas de carvão. Eles podem executar perfuração direcional do motor de orifício inferior, perfuração rotativa, perfuração direcional composta e outras técnicas de construção. Eles são usados ​​para drenagem de gás, exploração e drenagem de água, exploração geológica da estrutura, detecção de espessura da costura de carvão, teto de injeção de água de costura de carvão e rejuntamento do piso e outras construções. A plataforma de perfuração possui uma grande capacidade de rotação, pode realizar a construção de perfuração de ângulo grande e pode ser usado com várias especificações de tubos de perfuração comuns, tubos de perfuração de cabo, tubos de perfuração e ferramentas de perfuração de pesca. Possui forte adaptabilidade do processo e pode perfurar mais de 1500m. Com a capacidade de construir perfuração direcional de longa distância em costuras de carvão, a profundidade máxima de perfuração da plataforma de perfuração ZDY15000LD atingiu 3353m, estabelecendo um novo recorde mundial no campo da perfuração de longa direção subterrânea em minas de carvão.

2. Características técnicas

1. A plataforma de perfuração adota uma estrutura de layout de rastreador, com capacidade de caminhada independente, fácil realocação e layout flexível no local.

2. O sistema rotativo da plataforma de perfuração e o sistema de alimentação são projetados respectivamente com modos de operação rápidos e lentos para atender a vários requisitos de construção, como perfuração normal, perfuração composta e ajuste da orientação para perfuração, e pode obter um ajuste preciso da orientação para perfuração. O módulo de limite de torque é definido separadamente para os sistemas rotativos rápidos e lentos, o que aumenta a adaptabilidade funcional da plataforma de perfuração para perfuração rotativa e perfuração direcional, respectivamente, e desempenha um papel na proteção da segurança.

3. Os trilhos-guia da plataforma de perfuração são feitos de materiais resistentes ao desgaste, que têm as características da vida útil longa e de fácil substituição.

4. A plataforma de perfuração pode atender às necessidades de alimentação eficiente para a perfuração direcional de distância ultra longa, além de levar em consideração a necessidade de fortes ferramentas de perfuração quando a broca estiver presa.

5. O sistema hidráulico da plataforma de perfuração adota um modo de operação de ação única e cada atuador é operado independentemente por uma alça de controle hidráulica. O processo de operação e as ações -chave são simples e intuitivos.

6. O equipamento de perfuração possui uma função flutuante de cilindro ativo ao desaparafusar o tubo de perfuração. Comparado com o modo flutuante do cilindro passivo, ele pode efetivamente proteger o tubo de perfuração e impedir os danos causados ​​pela rosca.

7. O sistema hidráulico da plataforma de perfuração adota a tecnologia de controle de energia sensível e constante, que possui as características de economia de energia significativa, alta confiabilidade e boa operabilidade.

8. Use um suporte composto de abertura de grande porte com uma distância máxima de abertura de 200 mm para garantir um aperto eficaz do tubo de perfuração, impedir que os exercícios caam durante a construção e facilite os requisitos de redução de revestimento durante a construção de perfuração direcional.

3. Parâmetros técnicos
