ZDY25000LDK ／ ZDY23000LDK ALTA RECEBILIZAÇÃO DO DIREITAÇÃO Automatizada

1. Introdução

Zdy25000ldk/23000ldk rastrear a plataforma de perfuração direcional automatizada de alta potência é um tipo de cabeça de energia hidráulica de rastreador autopropulsor que adota a operação de controle integrado integrado e controle de controle remoto de grande diâmetro integrado e é adequado e é adequado para o diâmetro de grande diâmetro de grande diâmetro-rei. Rigação de perfuração de túnel. Essa plataforma de perfuração tem desempenho técnico avançado, grande capacidade de saída, forte adaptabilidade do processo e é fácil de mover e realocar. Pode ser operado por controle remoto completo para construção de perfuração, ou a plataforma de perfuração pode ser operada através de um console de controle hidráulico. A plataforma de perfuração pode realizar o controle automático de carregamento e descarregamento do tubo de perfuração no meio através do manipulador e também pode realizar carregamento e descarregamento mecanizado do tubo de broca através do sistema de esfregamento de haste atrás do girador. Utilizado principalmente em conjunto com as tecnologias e instrumentos de direção rotativa e direção de direção, é usado para a construção de perfuração de drenagem de gás de grande diâmetro e outros orifícios de engenharia em minas de carvão, fornecendo suporte confiável para a construção de 'orifícios em vez de túneis '.

2. Características técnicas

1. A plataforma de perfuração possui uma função de operação de controle remoto e está equipado com um controle remoto sem fio. O controle remoto é usado para controlar remotamente várias ações da plataforma de perfuração. O controle remoto possui comunicação sem fio com a máquina host. O controle remoto pode exibir os parâmetros de perfuração relevantes da plataforma de perfuração, como a velocidade de rotação em tempo real. Os principais parâmetros, como pressão de alimentação, podem ser mantidos longe do orifício durante a operação, garantindo efetivamente a segurança dos operadores.

2. A plataforma de perfuração possui uma função automática para cima e para baixo do tubo de perfuração. O sistema automático de tubulação de broca para cima e para baixo composto por um manipulador e um armazém de tubulação de perfuração são acionados pelo software de controle para concluir a função automática e abaixada do tubo de perfuração em diferentes inclinações de perfuração, que podem substituir o levantamento automático manual do tubo de perfuração. Adicionando e removendo.

3. A plataforma de perfuração vem com detecção automática de dados e funções de exibição. Durante o processo de perfuração, ele pode detectar e exibir automaticamente parâmetros de perfuração convencionais, como peso de perfuração, velocidade de rotação, taxa de alimentação e outros parâmetros dinâmicos.

4. A função anti-ficção durante a perfuração usa a tecnologia multissensor para realizar o monitoramento em tempo real do processo de perfuração e o diagnóstico de mudanças anormais nos parâmetros de perfuração, extraindo os parâmetros do sensor de deslocamento, pressão e velocidade de rotação durante o processo de perfuração e através da exibição do alarme na tela do sistema de controle fornece referência necessária para a pessoa do centro de perfuração; O sistema de controle detecta e determina o status do sensor de pressão, sensor de velocidade de rotação e sensor de deslocamento e combina o algoritmo de controle anti-resistência para avaliar o risco de broca preso durante o processo de perfuração para evitar presos. Acidente de perfuração.

5. A plataforma de perfuração está equipada com um dispositivo de detecção de excesso de gás. Quando o gás exceder o limite, o dispositivo envia um alarme audível e visual para lembrar o perfurador no local para parar de operações de perfuração.

6. Os trilhos-guia da plataforma de perfuração são feitos de materiais resistentes ao desgaste, que têm as características da vida útil longa e a substituição fácil.

7. A plataforma de perfuração adota um sistema de controle eletro-hidráulico com tecnologia de controle de energia sensível e constante de carga. A bomba de óleo hidráulica-chave e o grupo de válvulas hidráulicas adotam componentes importados, que possuem características significativas de economia de energia e também têm as vantagens de alta confiabilidade e boa operabilidade.

8. Todos os tipos de componentes hidráulicos de plataformas de perfuração e caminhões de bomba são feitos de marca Rexroth, incluindo bombas hidráulicas, motores hidráulicos, válvulas de várias vias, alças de controle piloto, válvulas de reversão manual e outros acessórios de hidráulica, que garantem a confiabilidade, a controlabilidade, a transmissão de rigidez. A eficiência foi bastante aprimorada.

3. Parâmetros técnicos

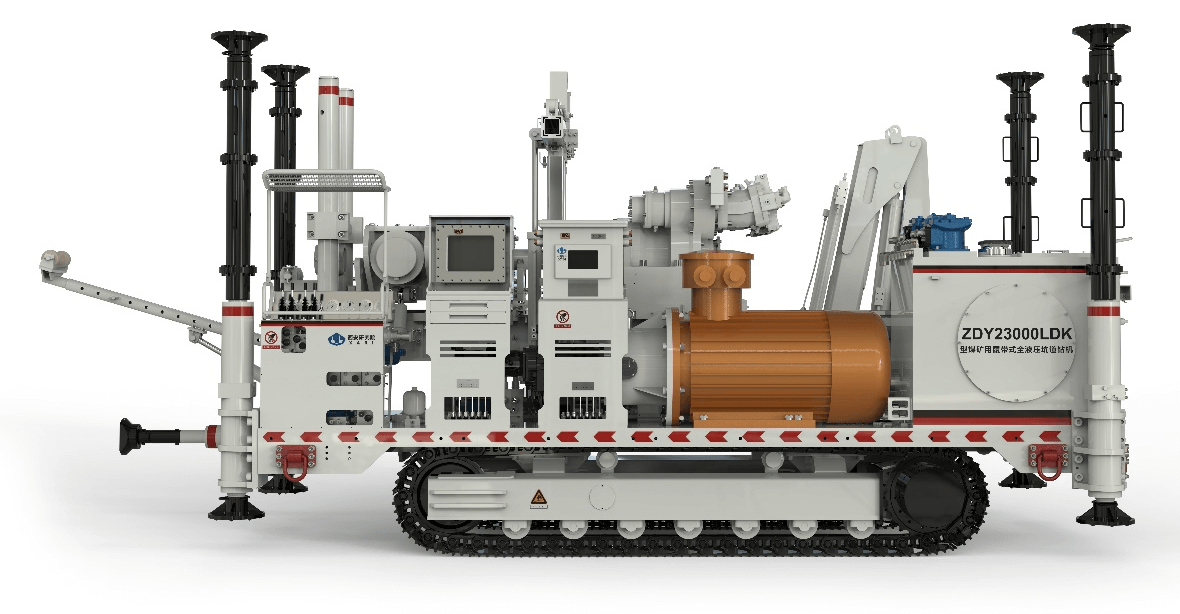

4.  Fotos de equipamento de perfuração
