1. Introdução
A estrutura do estrato na área de exploração é complexa, e a camada de cascalho jurássico cenozóico (estrato de cinco porte) e o estrato portador de carvão estão em inconformidade entre si (Figura 1). A camada de cascalho jurássico tem alta porosidade e permeabilidade e é um aqüífero. De acordo com a exploração sísmica e de perfuração, acreditava-se que nenhuma falha desenvolvida na camada de cinco componentes, mas o desastre da água do telhado da camada geralmente ocorreu na área de mineração e o acidente de vazamento de água no telhado também ocorreu. A principal razão é que o desenvolvimento estrutural da camada não é claro. Ao mesmo tempo, a exploração sísmica 3D anterior não poderia descrever a flutuação da interface superior do calcário Ordovician.

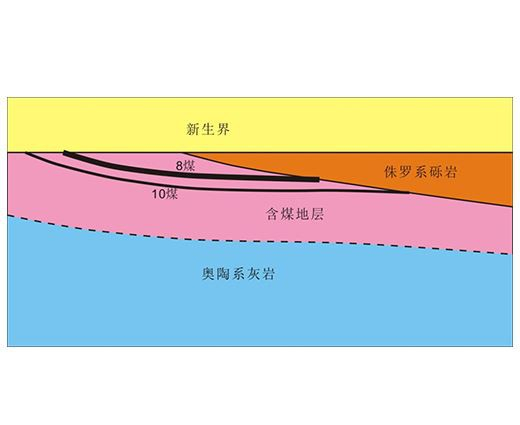

Figura 1: Diagrama esquemático das estruturas estratigráficas na área de exploração
2. Solução de tratamento
A tecnologia de detecção sísmica 3D de alta densidade digital foi adotada. O sistema de observação consistia em 16 linhas e 5 chutes (Figura 2), que coletavam os dados originais de qualidade com amplo ângulo de azimute, alto grau de cobertura e grade CDP pequena e adotou geofones digitais para receber os dados, para garantir a recepção de sinais de reflexão fraca na interface superior do limpente de limpeza nas cinco camadas. A tecnologia de processamento de destino e a tecnologia de migração de tempo de pré-pilha foram usadas no processamento de dados para garantir uma imagem precisa de estruturas complexas e estratos de inconformidade.
(A) Sistema de observação 16L5S72T1R (b) Diagrama de rosa do sistema de observação
Figura 2: Sistema de observação e diagrama de rosa
3. Situação de trabalho
Essa exploração de campo sísmico 3D adotou um sistema de observação 3D de feixe regular. Havia 28 arnês de fiação sísmica 3D, 89 linhas de pesquisa, 220 pontos de teste físicos (86 pontos para testes, 6 para pequena refração e 128 pontos físicos em uma seção de teste) e 8.448 pontos de produção física (portanto, um total de 8.668 pontos físicos), com uma área de cobertura completa de 5,09k m2.
Os registros foram classificados. Havia 6.334 registros do grau A, com uma taxa de grau A de 74,98%e 2.114 registros do grau B, com uma taxa de grau B de 25,02%. O teste e os pequenos registros de refração foram qualificados.
4. Alcançou realização
(1) O perfil de tempo reflete bem a interface inferior cenozóica, a camada de componentes, as costuras de carvão, o calcário ordoviciano e sua relação de inconformidade (Figura 3).
(a) Perfil de tempo convencional
(b) Perfil de tempo de alta densidade
Figura 3: Comparação da reflexão da exploração sísmica 3D convencional e de alta densidade da camada de cinco componentes, costuras de carvão e calcário
(2) No processo posterior de rejuntamento e perfuração, o desenvolvimento de falhas interpretado na área de exploração foi verificado na camada de cinco componentes. 6 falhas foram verificadas, das quais 4 estavam corretas e as outras 2 tiveram vazamento de rejunte, que precisam de verificação adicional.
(3) Após a exposição real da perfuração posterior, a previsão de espessura do conglomerado por sísmica 3D de alta densidade estava de acordo com a situação real.
5. FAQ
Q1: Qual é a principal diferença entre as explorações sísmicas 3D convencionais e de alta densidade?
R: Comparado com a exploração sísmica 3D convencional, o 3D de alta densidade é caracterizado principalmente pela ampla azimute e pelos altos graus de cobertura. Além disso, a grade CDP de exploração sísmica 3D de alta densidade é menor e a densidade do ponto de tiro é maior.
P2: A profundidade de detecção da exploração sísmica 3D de alta densidade aumentará?
R: A profundidade de detecção está principalmente relacionada à profundidade e dose do poço. No entanto, devido aos altos graus de cobertura da exploração sísmica 3D de alta densidade, as ondas de reflexão de estratos profundos são relativamente mais claros, portanto a profundidade de detecção pode aumentar até certo ponto. No entanto, se a dosagem e a profundidade do poço não forem alteradas, o aumento da profundidade é muito limitado.
