1. Introdução
Uma interpretação sísmica 3D de uma face de trabalho em uma mina em Shanxi mostrou uma falha (DF4) com uma queda de 0-14m e uma extensão de cerca de 300 m. Isso afetará a formação da próxima face de trabalho e a face de mineração. Portanto, a detecção precisa da localização e a extensão da falha é crucial para manter a produção segura da face de trabalho.
2. Solução de tratamento
Como apenas uma estrada (entrada da cabeça) foi construída na face de trabalho, foi adotada uma exploração sísmica reflexiva na costura para detectar o alvo. Depois que as ondas sísmicas foram estimuladas e formadas na entrada da cabeça, ela encontrou a falha durante o processo de propagação direta. Uma onda de canal reflexiva foi formada na interface de reflexão. Os dados de ondas reflexivos foram adquiridos e analisados para demonstrar a estrutura de falhas na entrada da cabeça. Assim, os resultados da exploração foram alcançados, como mostrado na Fig. 1.

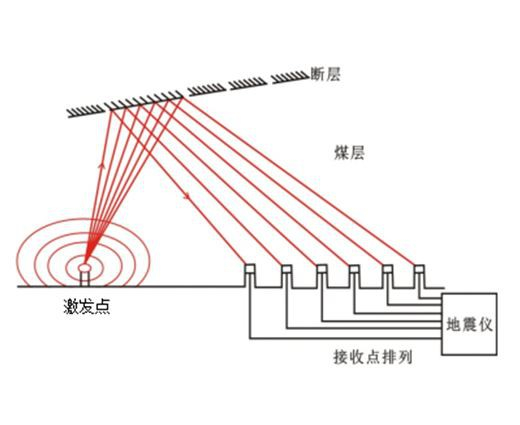

Fig. 1 Diagrama esquemático de exploração sísmica reflexiva na sequência
3. Situação de trabalho
43 pontos de excitação e 87 pontos de detecção foram implantados na entrada da cabeça. As ondas sísmicas foram formadas após a excitação e os geofones receberam a onda reflexiva da estrutura alvo. A área amarela na Fig 2 mostrou a faixa de detecção das ondas sísmicas reflexivas.
4. Alcançou realização
Adotando a tecnologia de exploração sísmica reflexiva, uma falha (CF1) foi finalmente detectada e explicada. A localização e o comprimento do DF4 foram determinados com precisão. Após a análise, verificou -se que a distância de extensão de falha atingiu mais de 800m. Os dados de perfuração subsequentes mostraram que a localização e a queda da falha explicadas pela exploração sísmica reflexiva da inseam eram relativamente precisas.

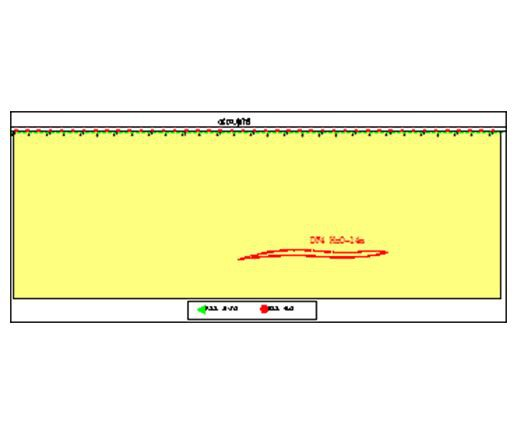

Fig. 2 Resultados da interpretação da exploração de ondas sísmicas reflexivas na costura de carvão
5. FAQ
Pergunta 1: Até que ponto a tecnologia reflexiva de exploração de ondas sísmicas pode detectar?
Resposta 1: A faixa de detecção da tecnologia de exploração de ondas sísmicas reflexiva está intimamente relacionada à espessura do carvão. De acordo com as experiências, pode detectar falhas na faixa de 150 vezes a espessura do carvão.
Pergunta 2: Qual é o tamanho de uma falha que a tecnologia reflexiva de exploração de ondas sísmicas pode detectar
Resposta 2: A onda sísmica reflexiva pode detectar falhas com uma gota de mais de 1/2 espessura de carvão.
Pergunta 3: Que outras estruturas podem ser detectadas?
Resposta 3: A tecnologia refletora de exploração de ondas sísmicas é frequentemente usada para a detecção de falhas na face de trabalho. Além disso, anomalias como colunas de subsidência, GOAF e costuras diluídas também podem ser detectadas.
