Contratação geral do projeto de tratamento de água de minas para o projeto de construção da estação de tratamento de esgoto de minas em Shanyang Coal Mine Mine
1. Introdução
A contratação geral do Projeto de Tratamento de Água da Mina para o Projeto de Construção da Estação de Tratamento de Esgoto de Minas em Shanyang Coal Mine inclui o projeto, compras, construção, depuração de equipamentos, treinamento de pessoal, operação conjunta, proteção ambiental e outra aceitação e todos os outros conteúdos de trabalho necessários para uma estação de tratamento de esgoto de minas.
O esgoto das minas é composto de água e águas residuais de produção. O principal poluente nas águas residuais das minas são os sólidos suspensos. As águas residuais de produção são provenientes das águas residuais da estação de bomba de emulsão, pitada de poeira e rejunte na face de trabalho, que contém óleo emulsificado e sólidos suspensos. Devido à entrada de água instável na mina, e a água contém muitos sólidos suspensos. É um problema difícil e fundamental para o projeto alcançar um bom efeito de tratamento, ou seja, como escolher a operação da unidade de tratamento razoável e o processo de combinação correta e realizar a recuperação e a utilização da água da mina e a qualidade da água que atende ao padrão nacional de alta.
2. Solução de tratamento
Após a amostragem de água da minas em momentos diferentes e realizar análises e testes da qualidade da água, com base na comparação dos relatórios de qualidade e teste da qualidade da água, de acordo com o peso da influência dos indicadores de qualidade de água em excesso (principalmente TDs, SS, DQA etc.) no design do processo, a influência da influência dos indicadores de qualidade mais desfavorável é considerada abrangente. A partir da análise das características da qualidade da água da mina, os sólidos suspensos na água são altos e a reutilização direta não pode atender aos requisitos de produção; portanto, o foco do tratamento da água da mina é remover os sólidos suspensos.
Para o tratamento de água em minas com sólidos suspensos, o processo tradicional é 'sedimentação de coagulação+filtração', que foi provado ser o processo mais econômico e prático para o tratamento da água com minas. Portanto, o método de tratamento aprimorado com base no processo de tratamento tradicional ainda é adotado neste projeto. De acordo com as características da entrada instável da água e do alto teor dos sólidos suspensos na água, um tanque de pré-sedimentação de ajuste é adicionado antes da sedimentação da coagulação. O fluxo do processo é o seguinte: os fluxos de descarga subterrânea para o tanque de pré-sedimentação da regulamentação através do misturador de pipeline, e o coagulante é adicionado ao misturador de pipeline. Ajuste uma parte do efluente do tanque de pré-sedimentação como água da argamassa de lama amarela e pressurize e levante o restante pela bomba. Depois de adicionar novamente o coagulante (cloreto básico de alumínio básico) através do misturador de tubulações, ele entrará no purificador de água com placa inclinado de alta densidade e adicionará floculante na área de mistura para coagulação, reação e precipitação, desmulsificação e remoção de óleo para remover sólidos suspensos (SS) e óleo emulsificado na água. O efluente do purificador de água entra no filtro de viagem e, após a filtragem, os sólidos suspensos no efluente atendem aos requisitos de projeto, o efluente entra no tanque de água limpa e é reutilizada para água no sistema de produção de minas após a desinfecção. Uma pequena quantidade de mistura de óleo-água separada pelo purificador de água de placa inclinada por labirinto de alta densidade é tratada pelo separador de água-água, e o efluente flui de volta ao pool de descarga e o óleo é reciclado periodicamente pela empresa de reciclagem de óleo residual.
3. Situação de construção
O período total de construção da contratação geral do projeto de tratamento de água da mina para o projeto de construção da estação de tratamento de esgoto de minas em Shanyang Coal Mine é de 400 dias. A escala da estação de tratamento de água de minas é de 1400m 3/h (33600m 3/d), a parte da engenharia civil foi concluída ao mesmo tempo e a parte do equipamento foi construída em duas fases e a primeira fase de 700 m 3/h pode ser atendida desta vez. According to the treatment design of the water treatment station, the civil pretreatment works mainly included four semi-underground reinforced concrete structure adjustment pre-settling ponds (50m×10m×4.5m) and two frame structure pump houses, which are matched with corresponding dosing rooms, power distribution rooms, pharmacy warehouses, duty rooms, etc., with a building area of 2965m 2. O corpo principal do workshop abrangente de tratamento de água é uma estrutura de aço de construção leve de estrutura de um andar, e os edifícios auxiliares são estruturas de estrutura de concreto armado de dois andares. A altura dos beirais do corpo principal é de 9,4m e a altura dos beirais dos edifícios afiliados é de 8,4m. O workshop consiste principalmente em tanque de espessamento de lodo de concreto armado, prensa de filtro, purificador de água de placa inclinada por labirinto de alta densidade e outras fundações de equipamentos. O edifício anexado no segundo andar inclui a casa de bomba subterrânea e várias piscinas subterrâneas com um volume total de 2790m 3; Nos edifícios do solo incluem sala de dosagem, sala de distribuição, sala de desinfecção, sala de controle e escritório, etc., com uma área de construção total de 3234m 2. Seu equipamento principal inclui: raspador de lama do tipo viagens (skimmer de óleo), coletor de óleo flutuante, purificador de água com placa inclinada por labirinto, separador de óleo-água, filtro do tipo de viagem, desidratador de correia integrado concentrado, etc. e instrumentos elétricos de suporte correspondentes.
Este projeto é um projeto de grupo de estrutura de tratamento de água em larga escala, e a impermeabilidade e a prevenção de trincas das estruturas hidráulicas são um problema muito importante. O tanque de pré-estabelecimento de ajuste é uma estrutura de concreto armado semi-arados e outras estruturas, como tanque de águas residuais de transbordamento, tanque de lodo, tanque de lavagem de filtração e tanque de reutilização, são todas estruturas subterrâneas, de modo que os requisitos de impermeabilidade são particularmente importantes. No design deste projeto, em primeiro lugar, a estrutura do tanque de água é projetada para impermeabilidade de acordo com as especificações. Para impedir que o concreto racha e dano sob a influência da temperatura e a umidade ambiental, as juntas de expansão são colocadas ao longo da direção do comprimento do tanque de água. Ao mesmo tempo, medidas à prova d'água, como revestimento cristalino permeável à base de cimento de revestimento e plástico reforçado com fibra de vidro epóxi, no lado interno da parede da piscina, inferior e superior e adotando a membrana de impermeabilização SBS no lado externo da parede da piscina e do fundo.
-Typepe Raspper (Skimmer) Collector de óleo flutuante
Sistema de dosagem automática (PAM) Sistema automático (PAC) Sistema

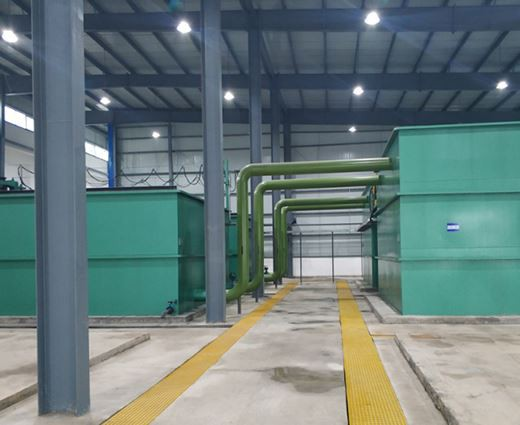

Purificador de água inclinada ao labirinto de alta densidade em Workshop de Tratamento de Água
Tanário de concentração de lodo de separador de óleo de água-água
Concentração de lodo e dosagem de concentração de lodo e máquina de apertar
4. Alcançou realização
Neste projeto, o esgoto subterrâneo é tratado de forma abrangente de acordo com os requisitos de 'descarregar até o padrão ' e 'Produção e reutilização doméstica '. A qualidade da água da água da minas: COD ≤ 80mg/L, SS ≤ 3000mg/L; COD 6-9mg/L SS 7-9mg/L após o tratamento; Todos os índices de qualidade da água atendem aos padrões relevantes especificados no padrão integrado de descarga de águas residuais da bacia do rio amarelo (seção Shaanxi) , padrão de qualidade da água para água diversa para a reciclagem de águas residuais urbanas (GB/T18920-2002) e código para o projeto da indústria de minas de carvão GB50215-2005. Cerca de 70% do efluente das estações de tratamento de água é usado como reutilização de água para aspersores de fogo subterrâneos, água no fogo, lavagem de carvão em água, etc. A recuperação e a utilização da água da mina não apenas evitam a poluição da fonte de água e o ambiente econômico causado por uma grande quantidade de descarga, mas também resolve a dependência da produção de minas de carvão em fontes externas de água, salvando uma grande quantidade de água.
5. FAQ
Q1. Como o projeto lida com a instalação da quantidade de água da minha?
R: De acordo com as características da entrada de água instável e uma grande quantidade de sólidos suspensos na mina, um tanque de pré-estabelecimento de ajuste é definido antes da coagulação e sedimentação, e o tamanho do tanque de ajuste é calculado de acordo com a quantidade de água do projeto para garantir que o tempo de retenção de água não seja inferior a 6 horas. O tanque de ajuste é usado para equilibrar a qualidade da água, a quantidade de água e a pré-definição, e também reduz a carga da seção de tratamento subsequente para garantir a operação estável e eficiente da unidade de tratamento subsequente.
Q2. Os tanques de sedimentação comumente usados incluem tanque de sedimentação horizontal, tanque de sedimentação vertical, tanque de sedimentação radial e tanque de sedimentação de labirinto. Por que escolher o purificador de água de placa inclinada por labirinto de alta densidade para este projeto?
R: O tanque de sedimentação do labirinto também é chamado de tanque de sedimentação de placas inclinadas aladas. Quando a água flui através da placa inclinada alada, forma a zona de fluxo principal (zona de sedimentação), zona de vórtice (zona de troca) e zona de ciclone (zona de separação). A separação na zona do redemoinho não é uma separação simples de gravidade, mas um processo de separação sob a ação do redemoinho. Outro motivo principal do tanque de sedimentação do labirinto é a existência da área do vórtice entre a área de fluxo principal e as barbatanas. O transporte forçado e a separação dinâmica do vórtice fazem o labirinto de placa inclinada com alta eficiência.
Q3. Qual é a função do purificador de água de placa inclinado ao labirinto?
R: O purificador de água da placa inclinado ao labirinto é equipado com zona de reação, zona de separação de óleo e zona de sedimentação. Após a coagulação, reação, sedimentação, dessulsificação e remoção de óleo, a maioria dos sólidos suspensos e o óleo na água da mina são removidos e o lodo é automaticamente descarregado através da válvula de descarga de lodo elétrico equipada com o equipamento.
