■ Escopo de aplicação
O equipamento de perfuração direcional do buraco profundo é projetado especificamente para perfurar, especialmente o poço de perfuração direcional longo em ambientes subterrâneos explosivos. É certificado MA e atualmente operando em chinês, perfurando regularmente orifícios de direção sub-horizontal superiores a 2000 metros.
■ Características estruturais
Quando combinados com nossas ferramentas de pesquisa em tempo real (MWD), a haste de perfuração de cabos conectados elétricos modular (MECCA), o rastreador da bomba de lama, os bits direcionais de perfuração e o motor de fundo do poço, o sistema tem a capacidade de rastrear, guiar e precisar a trajetória de furo de controle para atender aos requisitos de perfuração mais desafiadores.

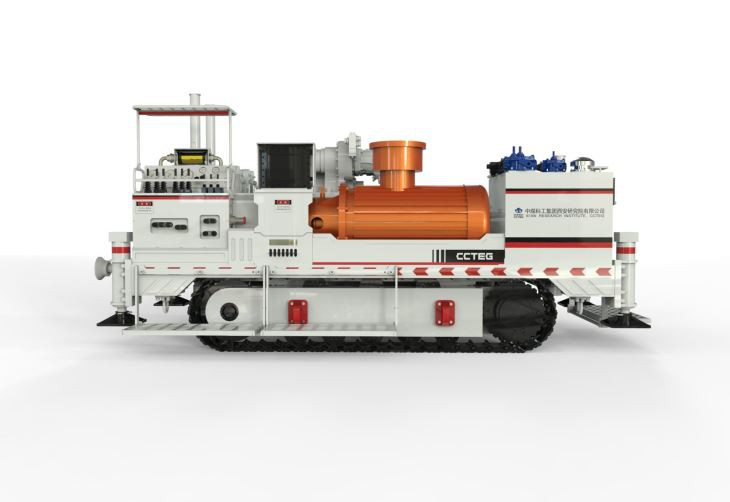

O equipamento de perfuração direcional do buraco profundo tem uma pegada compacta montada nos trilhos. Unidade de perfuração integrada combinada com uma estrutura de alimentação que a inclinação pode ser ajustada de -10 a +20 graus. Com as características do torque rotativo alto (o torque nominal é 12000n.m) e a força de push/puxão poderosa (força máxima de push/puxão é 250kn), a broca é capaz para operações precisas de perfuração direcional acima de 2000 metros. Uma profundidade máxima de 2311 metros de poço com 15 sidetracks foi realizada em novembro de 2017 Baode Coal Mine, Shenhua Group, uma das maiores minas subterrâneas de carvão do mundo. Acreditamos que este é o novo recorde de profundidade da perfuração direcional subterrânea subterrânea na costura.
A aplicação da plataforma inclui operações direcionais de perfuração para drenagem de gás, detecção ou descarga de água, injeção de rejunte, exploração da estrutura geológica, detecção da espessura da costura, injeção de água na costura de carvão, etc. Os parâmetros técnicos estão listados na tabela a seguir.
■ Especificação técnica
| Tipo | Zdy12000ld |
Torque nominal (NM） | 12000 ~ 3000 |
Velocidade rotativa (r/min) | 50 ~ 150 |
Torque de frenagem (NM) | 2000 |
Max Push/Pull Force (KN) | 250 |
Ângulo de inclinação da estrutura de alimentação (°) | -10 ~ 20 graus |
Dimensão (L × W × H)/m | 4,2 × 1,6 × 1,9 |
