ZDY6500K ／ ZDY4000K Special Remote Control Drilling Rig para TBM

1. Introdução

ZDY6500K/ZDY4000K é uma plataforma de perfuração remota de controle remoto dividido totalmente de alta potência hidráulico, especialmente desenvolvido para a mina de carvão TBM. Pode ser montado em TBMs com diâmetros de 4m a 10m. O principal mecanismo de perfuração do motor pode girar circunferencialmente ao longo do eixo de escavação TBM para realizar detecção avançada e detecção circundante durante o processo de escavação do TBM. A plataforma de perfuração pode ser equipada com uma variedade de técnicas de perfuração para lidar com várias formações complexas durante a escavação de TBM em minas de carvão. Comparado com as plataformas de perfuração avançadas convencionais existentes da TBM, esta plataforma de perfuração tem maior torque, força de propulsão e força de extração e é mais adequada para a construção avançada de perfuração de orifícios profundos acima de 300m, o que pode melhorar efetivamente a eficiência de construção abrangente do TBM.

2. Características técnicas

1. perfuração de orifícios profundos: Comparado com as plataformas de perfuração de exploração avançadas convencionais existentes da TBM, esta plataforma de perfuração tem maior torque, força de propulsão e força de extração. Ele pode perfurar orifícios avançados de perfuração de mais de 300 metros, o que pode efetivamente reduzir a frequência das alternativas de perfuração e escavação. Melhore significativamente a eficiência de construção abrangente do TBM.

2. Mecanismo especial de suporte de suporte: o mecanismo principal da plataforma de perfuração pode girar em uma ampla gama de direções circunferenciais ao redor do eixo de escavação TBM, com uma grande faixa de ajuste de raio de trabalho e ângulo de inclinação do eixo e flexibilidade de alta escala, o que pode atender às necessidades de vários tipos de exploração avançada de TBM e senção de detecção circundante. Exigir.

3. Função de controle remoto: A plataforma de perfuração adota um sistema de controle eletro-hidráulico, com uma distância máxima de controle remoto de 50m. O operador está longe da plataforma de perfuração, garantindo a segurança e a ampla visão operacional.

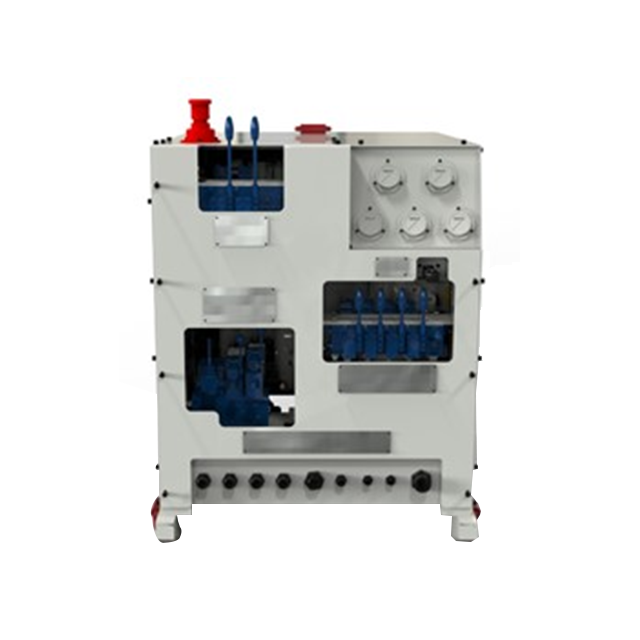

4. Layout flexível: a plataforma de perfuração adota uma estrutura dividida que consiste em um motor principal, um console operacional e uma estação de bombeamento e pode ser definido com flexibilidade de acordo com a estrutura espacial TBM.

5. Sistema hidráulico maduro: o sistema hidráulico adota sistemas de controle variável de pressão sensíveis e constantes, e o sistema é maduro e confiável.

3. Parâmetros técnicos
