Tecnologia e engenharia inteligentes de perfuração

1. Tecnologia e equipamento de perfuração direcional de perfuração de parafuso pneumático de carvão macio

Com o objetivo do problema de que é difícil formar orifícios nas costuras de carvão macio esmagadas no subsolo com perfuração de pressão média sob pressão média, e é difícil formar orifícios na perfuração direcional com ferramentas de perfuração de parafusos hidráulicos, inovamos e desenvolvemos a tecnologia de perfuração pneumática e desenvolveu a ferramenta de perfuração pneumática. A ferramenta de perfuração de energia inferior está equipada com um sistema de medição-e perfurador para perfuração direcional, para que a drenagem de gás se estenda ao longo da costura de carvão macio. Depois que o orifício é perfurado, a tecnologia de conclusão do orifício da tela é usada para instalar o tubo de tela em toda a seção do orifício. Essa tecnologia usa um compressor de ar à prova de explosão subterrâneo ou gerador de nitrogênio para fornecer uma fonte de energia e usa o gás comprimido gerado para acionar a ferramenta de perfuração de parafuso pneumática para girar para a remoção de perfuração e escória.

Equipamento de perfuração direcional de perfuração de parafuso pneumático macio de carvão

Ferramenta de perfuração da tela de perfuração direcional de carvão macio

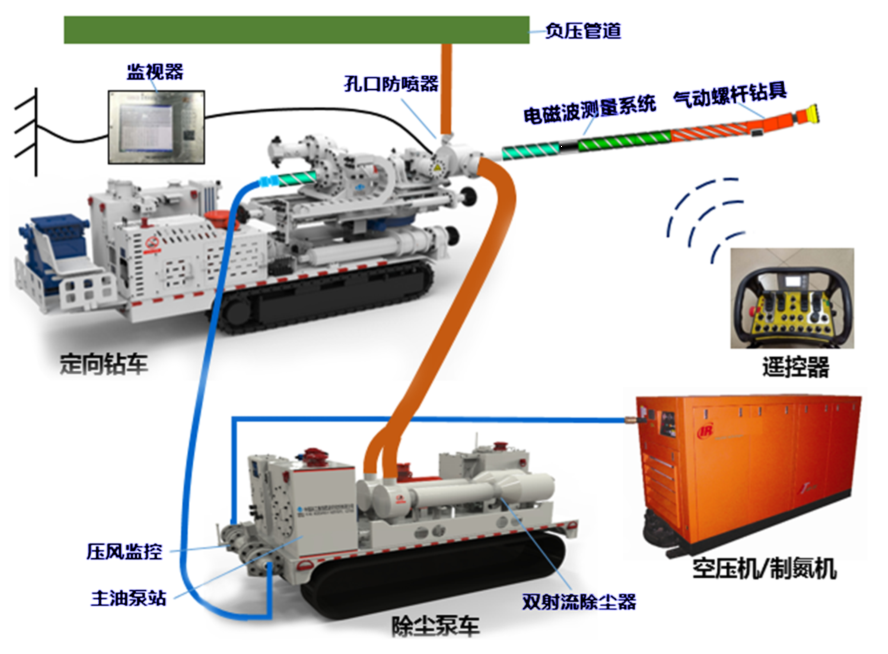

O gás comprimido (ar ou nitrogênio) é usado para acionar ferramentas de perfuração de parafuso e descarga de escória, e possui tecnologia de perfuração direcional e tecnologia de perfuração de ar comprimida; O conjunto da ferramenta de perfuração adota uma estrutura espiral externa para melhorar a capacidade de descarga de escória; O sistema de medição durante a perfuração pode usar medição de perfuração sem fio de onda eletromagnética ou medição da fonte de alimentação de orifício; O caminhão da bomba de remoção de poeira multifuncional integra a remoção do pó do orifício, a ferramenta de perfuração de parafuso de lubrificação por névoa de óleo, o monitoramento do ar de pressão, o rastreador autopropulsionado e outras funções; A tecnologia da tela de longa distância de perfuração direcional é usada para garantir a direcionalidade que o orifício percorre o tubo da tela.

2. Conjunto completo de tecnologia e equipamento integrados para perfuração, perfuração e proteção

É adequado para costuras de carvão macias e de baixa permeabilidade (f <0,5). Ao construir a perfuração através de camadas, ao longo de camadas e exploração direta para alívio de pressão, ela pode realizar a perfuração, perfuração e criação de orifícios em uma broca e atinge o objetivo de 'perfurar, perfurar e proteger' 'fornece suporte técnico ao controle de gás nas costuras de carvão suave e baixa permeabilidade.

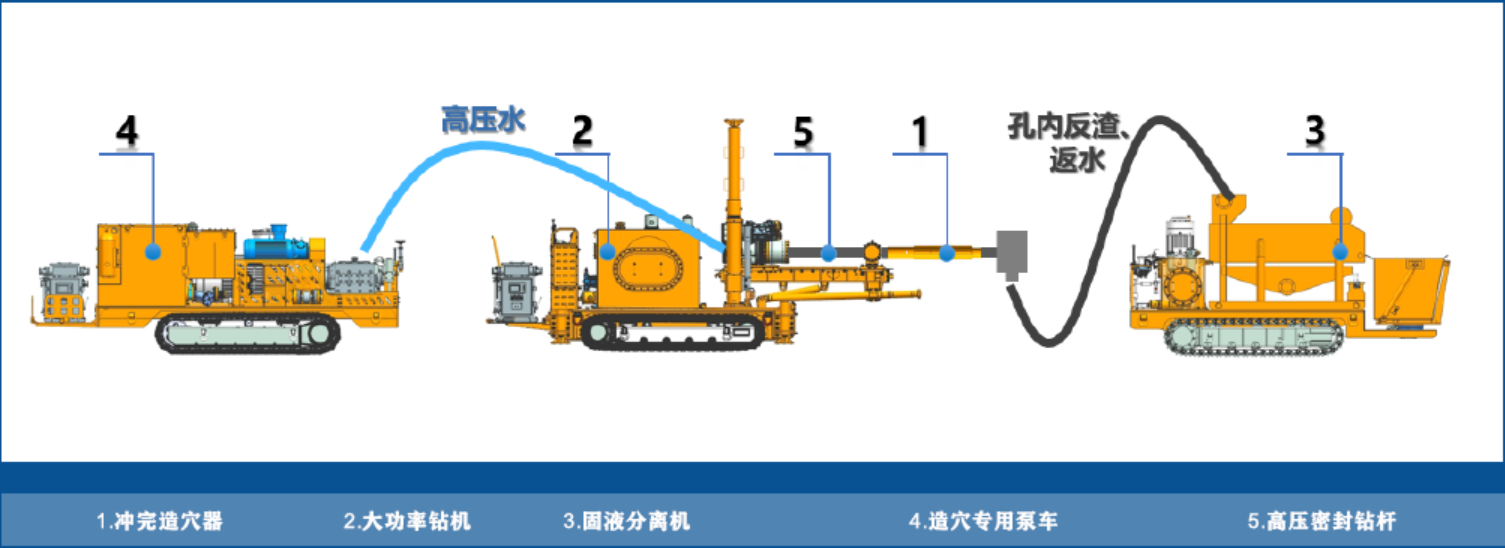

Dispositivo de perfuração hidráulico integrado para perfuração e perfuração: alternando a função de perfuração/capa e a função de abertura e fechamento controlável do canal central, perfuração, perfuração hidráulica e proteção de orifícios durante a perfuração é realizada em uma operação de perfuração, o que simplifica o processo de construção. Eficiência de construção aprimorada e garantiu extração contínua e eficiente do gás do poço;

Rata de perfuração de alta potência: o tamanho geral de toda a máquina é pequeno, a largura máxima é de apenas 1,05 m, a altura do transporte é menor que 1,85 m e a altura mínima de abertura é de 1,24 m. Ele pode transportar a construção externa e a construção de exploração frontal no túnel ao longo da ranhura, atendendo a vários tipos de construção de cavernas. Requisitos de processo;

Caminhão de bomba de fluxo grande: o motor aciona diretamente a bomba de água com alta eficiência, fluxo de bomba de água grande e o volume da bomba pode ser ajustado com excesso. O sistema hidroviário adota um projeto de filtração em vários estágios, e a substituição ou limpeza do elemento de filtro podem ser concluídos on-line;

Separador de líquido sólido: A tela vibratória é usada para separar a escória retornada da formação de cavernas, o que facilita a transferência e o transporte. A tremonha de medição tem uma grande capacidade e um alto grau de mecanização, o que facilita a medição da escória retornada da criação de cavernas.

3. Tecnologia e equipamento de formação rápida de buracos para minas subterrâneas de carvão através de orifícios de 500 mm e acima

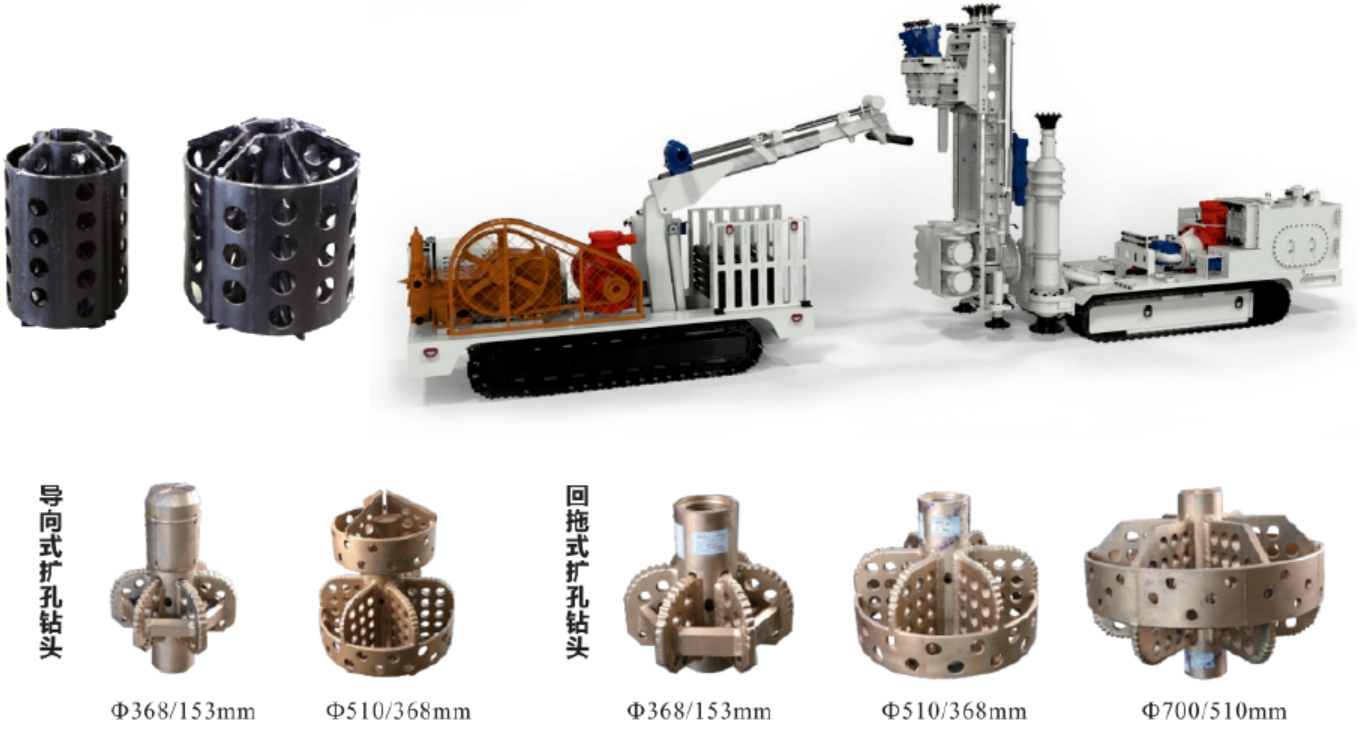

A tecnologia e o equipamento de formação rápida de orifícios para minas de carvão subterrâneas através de orifícios de 500 mm e acima é uma nova tecnologia e um conjunto completo de equipamentos nos últimos anos para a construção de passagens como túneis de extração pseudo-alta, os balcões de bunker de carvão e os túneis de contato após a perfuração de grande diâmetro foram substituídos. Essa inovação tecnológica desenvolveu a plataforma de perfuração ZDY22000LK de alta potência controlada remota, BLY500/8K Multi-funcional de caminhão de bomba de lama com controle remoto, centralizador de grande diâmetro e ferramentas especiais de perfuração, que podem construir um grande diâmetro a 500 mm e acima e o prêmio de prisão, que pode alcançar 100 mm de diâmetro. Essa tecnologia pode realizar dois métodos de construção: construção guiada e construção de tração, abrindo uma nova abordagem técnica para a construção de alguns túneis na produção de minas de carvão. Ele pode desempenhar suas vantagens pendentes na drenagem de gás, ventilação do túnel, resgate de emergência e underground oleoduto., É uma tecnologia de processo eficiente que economiza custos e garante uma produção segura.

A operação de controle remoto sem fio facilita a observação e a construção mais segura; O torque nominal da plataforma de perfuração atinge 22000n · m, que tem maior eficiência de construção; O novo dispositivo geral de modulação de amplitude do tipo flip tem uma ampla faixa de ajuste, é estável e mais confiável; O caminhão de bomba multifuncional com controle remoto tem função de elevação, adicionando o tubo de perfuração é mais economia de trabalho; O centralizador destacável de grande diâmetro torna a construção mais conveniente.

4. Tecnologia e equipamento de conclusão do tubo de tela para orifícios de extração de gás de carvão subterrâneo

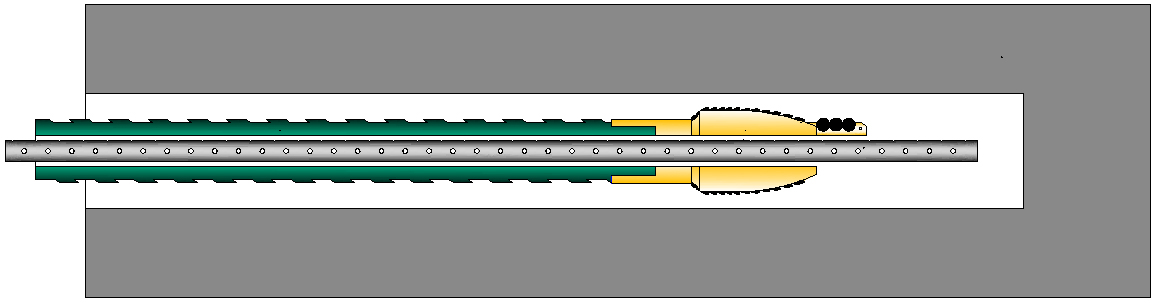

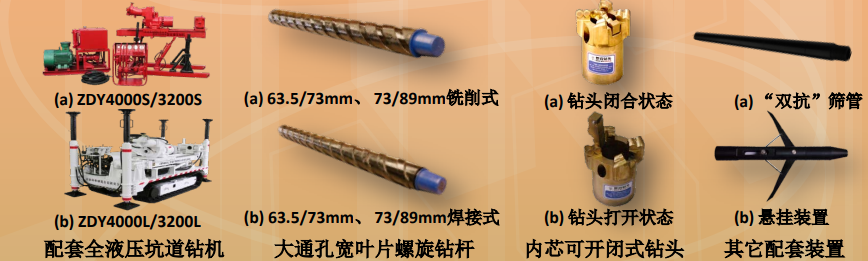

A tecnologia e o equipamento de conclusão do tubo de tela para orifícios de drenagem de gás de carvão subterrâneo é um conjunto completo de tecnologia e equipamento desenvolvido para perfurar orifícios de drenagem de gás em costuras de carvão moles em minas subterrâneas de carvão, protegendo os orifícios após a formação de orifícios e melhorando a taxa de drenagem de gás. Essa tecnologia usa produtos patenteados, como um grande tubo de perfuração de e-traseiro de lâmina larga, um bit de perfuração interno e interno aberto e um dispositivo de suspensão inferior do orifício do tubo do tubo de tela para garantir a profundidade de penetração da taxa de formação de orifício e a profundidade da penetração da tela de proteção e melhorar a taxa de drenagem e a eficiência de gases.

5. Tecnologia e equipamento para uma longa perfuração direcional de alto nível de diâmetro no telhado

Os orifícios de perfuração direcional de alto nível de grande diâmetro no telhado são dispostos na zona de fratura predeterminada do telhado para extrair com eficiência gás da área de Goaf e a área afetada pela mineração da face de trabalho. Ele pode substituir túneis de alto drenagem, por pequenos volumes de engenharia e longas seções de orifício eficazes. Desenvolvemos uma plataforma de perfuração direcional de alta potência e equipamentos de suporte para obter perfuração eficiente de furos de grande diâmetro com uma profundidade de buraco de 1.000m, que pode resolver efetivamente os problemas de retorno do ar e o gás superior superior aos limites durante a mineração da face de trabalho e realizar o trabalho seguro e eficiente em mineração.

ERUPO DO PILOTO + RESTRAÇÃO Secundária = perfuração direcional de alto nível de diâmetro grande no telhado; Perfuração direcional de várias potências em hard rock; perfuração direcional com ferramentas de perfuração em forma de especial em formações quebradas e remoção de escória composta; Φ200mm de remas primária de grande velocidade de dupla velocidade de dupla velocidade; Tubo de tela de aço de grande diâmetro concluído.

6. Tecnologia e equipamento de formação de buracos de alta eficiência de rocha de hard rock

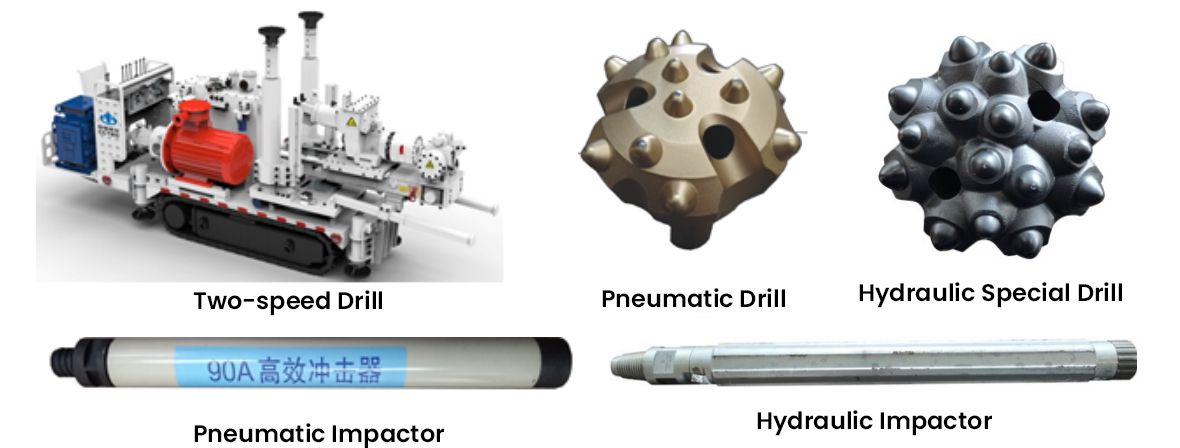

A tecnologia de formação de orifícios de alta eficiência para hard rock usa impactos pneumáticos de média e alta pressão ou impactos hidráulicos de alta pressão para obter perfuração de alta eficiência em rocha dura através do método de perfuração rotativa de impacto. A plataforma de perfuração de modo dupla de alta velocidade de alta velocidade desenvolvida pode alternar entre velocidades altas e baixas, o que pode resolver efetivamente o problema da baixa eficiência de perfuração em hard rock.

7. Perfuração direcional de várias ramificações em formações complexas e tecnologia de exploração de anomalia geológica

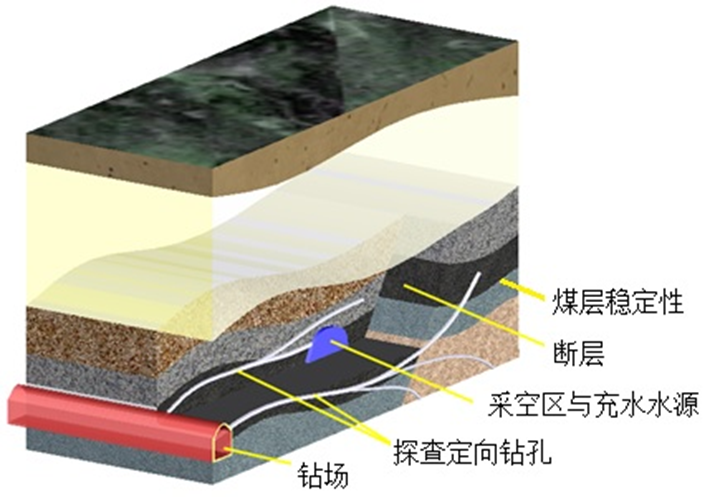

As anomalias geológicas são os principais fatores causadores de desastres ocultos em desastres de minas. A tecnologia direcional de construção de orifícios de perfuração é usada para realizar a exploração avançada de longa distância para determinar se existem anomalias geológicas. A tecnologia de ramificação desviada é usada para construir poços de ramificação em vários ângulos para realizar inspeções regionais. Cobertura, usando a tecnologia de perfuração direcional de medição-perfurador de perfuração para medir e controlar com precisão a localização espacial dos furos e as anomalias geológicas, usando características de perfuração e características litológicas para identificar anomalias geológicas e combinar anomalias geológicas e medições de trajetória para estabelecer e realizar anomalias geológicas. O corpo está posicionado e tratado com precisão usando perfuração direcional exploratória.

8. Plataforma digital direcional de perfuração subterrânea de mina de carvão

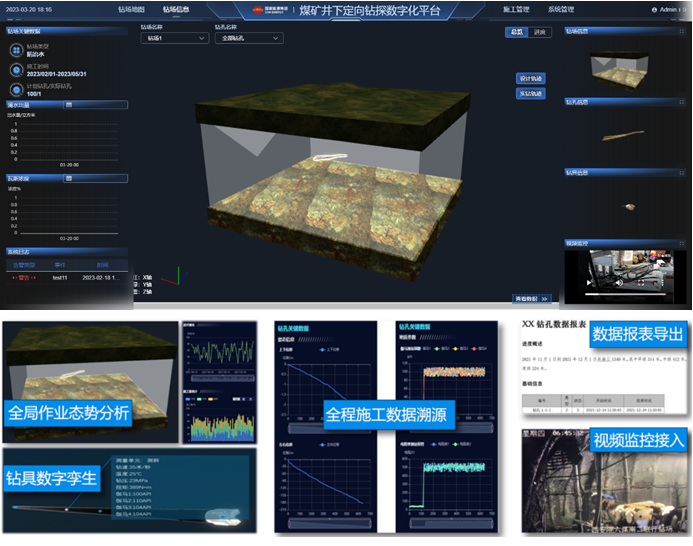

A plataforma digital para perfuração direcional subterrânea em minas de carvão usa a tecnologia de simulação gêmea digital para criar um ambiente de trabalho de alta simulação para medição, enquanto a perfuração em um ambiente virtual. Ele se conecta com os dados reais de trabalho no local de operação para realizar a visualização dos gráficos básicos de dados dos dados de medição da plataforma de perfuração durante a perfuração e a simulação e o mecanismo do ambiente de operação gêmeos. Análise lógica Inteligência e outras funções.

Exibição tridimensional: Exibir status de construção de campo de perfuração e perfuração na forma de gráficos gráficos para gerenciar o progresso dos projetos de construção de perfuração;

Aquisição em tempo real: exibição em tempo real dos dados da medição durante o sistema de perfuração e informações de monitoramento de vídeo do processo de perfuração;

Twin digital: a tecnologia de visualização tridimensional realiza gêmeos digitais de diferentes ferramentas de perfuração e sistemas de medição;

Rastreabilidade de dados: registros de dados do processo de perfuração facilitam a consulta, análise e rastreabilidade subsequentes de manutenção;

Relatório Exportar: Selecione diferentes modelos de dados para exportar relatórios de informações de construção de acordo com as necessidades;

Foco nas informações: de acordo com diferentes necessidades do usuário, concentre -se na exibição de informações altamente relevantes para seus atributos de trabalho;

Processamento inteligente: analise e julgue dados de perfuração para fornecer informações de alerta precoce, sugestões de programas e base de tomada de decisão.
